Productdetails:
|
Toepassing: | Telecommunicatie, Telecommunicatie, Netwerk | Vezeltype: | G652D, enige wijze of multiwijze, 50/125,62.5/125, OM3 |
---|---|---|---|
Aantal Leiders: | 2,4,8,24,48 | Type: | Enige Wijze g652d, Openlucht Optische Kabel Lucht, Singlemode & Multimode |
Vezeltelling: | 2-24 kern | Kleur: | Zwart, Blauw, Grijs, Aangepast, Groen |
Jasje: | PE, MDPE, LSZH, PVC | NAAM: | Openluchtsm 2 4 6 8 12 16 24 boort gepantserde GYXTW-vezel optische kabel uit |
lengte: | 2km, of aangepaste lengte | Jasjemateriaal: | PE, LSZH, TPU, LSZH OF PVC |
Oem: | Beschikbaar | installatie: | zelfstandige Lucht, lucht, Buis |
structuur: | Losse buis, Unitube | Werkende Temperatuur: | -40~75 |
Schedemateriaal: | LSZH, HDPE, PVC | Sterktelid: | Staaldraad |
Vezelkleur: | Blauw, Bruine Sinaasappel, Aqua, Aangepast Grijs, | ||
Hoog licht: | 24 Optische Kabel van de kernsm de Openluchtvezel,6 Optische Kabel van de kerngyxtw de Openluchtvezel,SM 4 Kern Gepantserde Kabel |

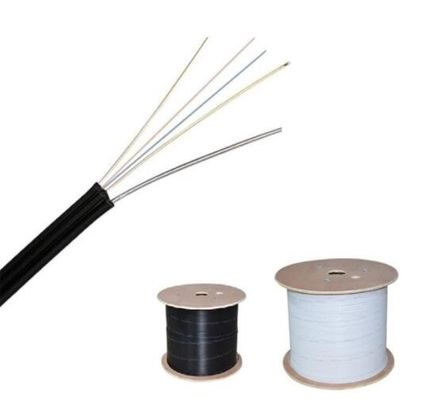

Beschrijving: Openluchtsm 2 4 6 8 12 16 24 boort gepantserde GYXTW-vezel optische kabel uit
Single-mode/multimode vezels van GYXTW worden geplaatst in de losse buis, die van hoge moduluskunststoffen wordt gemaakt
en gevuld met het vullen van samenstelling. PSP wordt in de lengte toegepast rond de losse buis, en water-blokkerende materialen
worden verdeeld in kieren tussen hen om de compactheid en longitudinale water-blockingperformance te waarborgen.
Twee parallelle staaldraden worden geplaatst aan beide kanten van de kabelkern terwijl PE de schede over het wordt uitgedreven.
De kenmerken van Openluchtsm 2 4 6 8 12 16 24 boren gepantserde GYXTW-vezel optische kabel uit
1. Goede mechanische en temperatuurprestaties
2. Losse buis met hoge weerstand die bestand hydrolyse is
3. De speciale buis het vullen samenstelling verzekert een kritieke bescherming van vezel
4. Verbrijzelingsweerstand en flexibiliteit
5. De volgende maatregelen worden getroffen om de waterdichte kabel te verzekeren:
6. Losse buis het vullen samenstelling, 100%-kabelkern het vullen
7. PSP/PAP vochtbestendig verbeteren
8.Steel draad als centraal sterktelid dat wordt gebruikt
Nr van kabel
|
2~8
|
10~12
|
14~24
|
|
Vezelmodel
|
G.652D
|
|||
Sterktelid |
Materiaal
|
Staaldraad
|
||
Diameter (±0.05) mm
|
0,8
|
0,8
|
0,8
|
|
Losse Buis |
Materiaal
|
PBT
|
||
Diameter (±0.06) mm
|
2.1
|
2.4
|
2.8
|
|
Dikte (±0.03) mm
|
0,32
|
0,35
|
0,4
|
|
Max.Core nr. /Tube
|
8
|
12
|
24
|
|
Water het Blokkeren laag (Materiaal)
|
Water Blokkerende Band
|
|||
Armoring |
Materiaal
|
Staalstrook
|
||
Dikte (±0.03) mm
|
0,25
|
|||
Buitenschede |
Materiaal
|
MDPE
|
||
Dikte (±0.2) mm
|
2
|
|||
Kabeldiameter (±0.2) mm
|
7.9
|
8.1
|
8.5
|
|
Kabelgewicht (±5) kg/km
|
60
|
63
|
68
|
|
Min. buigende straal |
Zonder Spanning
|
10.0×Cable - φ
|
||
Onder Maximumspanning
|
20.0×Cable - φ
|
|||
Temperatuurwaaier (℃)
|
Installatie
|
-20~+60
|
||
Transport&Storage
|
-40~+70
|
|||
Verrichting
|
-40~+70
|
Mechanische Prestaties | |
Max Tension Performance | CEI 60794-1-2-e |
Max. Verrichtingsspanning | CEI 60794-1-2-E1 |
Verbrijzelingstest | CEI 6079 – 1-2-E3 |
Effecttest | CEI 60794-1-2-E4 |
Het herhaalde Buigen | CEI 60794-1-2-E6 |
Torsietest | CEI 60794-1-2-E7 |
Kabelkromming | CEI 60794-1-2-E11A |
Verminderingscoëfficiënt | ITU-T G.652 |
Structurele Test | CEI-60793-1-20 |
Milieuprestaties | |
Temperatuur het Cirkelen | CEI 60794-1-2-F1 |
Waterpenetratie | CEI 60794-1-2-F5B |
Het indienen Samenstellingsstroom | CEI 60794-1-E14 |
Kabel het merken van Openluchtsm 2 4 6 8 12 16 24 boort gepantserde GYXTW-vezel optische kabel uit
(1) aanwijzing in meters/voeten;
(2) hoeveelheid en type van vezels;
(3) kabeltype;
(4) fabrieksnaam;
(5) datum van productie (jaar);
(6) andere vereisten;
De tekens zullen voor de duur van het kabelleven permanent en leesbaar zijn. De precisie van de lengteaanwijzing zal beter dan 1000m±2m zijn.

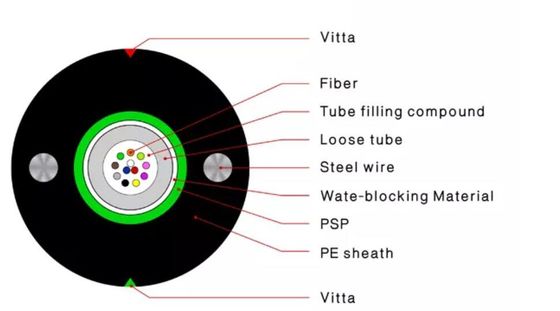

De tekeningen van Openluchtsm 2 4 6 8 12 16 24 boren gepantserde GYXTW-vezel optische kabel uit
Het pakket van Openluchtsm 2 4 6 8 12 16 24 boort gepantserde GYXTW-vezel optische kabel uit
