Productdetails:
|
Toepassing: | Telecommunicatie, Telecommunicatie, Netwerk, Internet, Lan | Vezeltype: | G652D, enige wijze of multiwijze, 50/125,62.5/125, OM3 |
---|---|---|---|
Aantal Leiders: | 2,4,8,12,24,48,96 | Type: | Enige Wijze g652d, Openlucht Optische Kabel Lucht, Singlemode & Multimode |
Vezeltelling: | 2-288 kern | Kleur: | Zwart, Blauw, Grijs, Aangepast, Groen |
Jasje: | PE, MDPE, LSZH, PVC | NAAM: | Van de Diameter Gepantserde 4/6/8/12/Kernen van GYXTW Enige Mond Openlucht 0.6CM de Vezel Optische K |
lengte: | 2km, of aangepaste lengte | Jasjemateriaal: | PE, LSZH, TPU, LSZH OF PVC |
Oem: | Beschikbaar | installatie: | zelfstandige Lucht, lucht, Buis |
structuur: | Losse buis, Unitube | Werkende Temperatuur: | -40~75 |
Schedemateriaal: | LSZH, HDPE, PVC | Sterktelid: | staaldraad, Aluminium, of vanaf vereiste |
Vezelkleur: | Blauw, Bruine Sinaasappel, Aqua, Aangepast Grijs, | ||
Hoog licht: | 0.6CM Optische Kabel van de 6 Kern de Openluchtvezel,GYXTW 0.6CM Openluchtvezel Optische Kabel,4 Optische Kabel van de kern de Gepantserde Vezel |
Beschrijving: Van de Diameter Gepantserde 4/6/8/12/Kernen van GYXTW Enige Mond Openlucht 0.6CM de Vezel Optische Kabel
„Van de Diameter Gepantserde 4/6/8/12/Kernen van GYXTW wordt de Enige Mond Openlucht 0.6CM de Vezel Optische Kabel " door een vezel 250 μm in een losse die buis geconstrueerd op te nemen van een hoog die modulusmateriaal wordt gemaakt met een waterafstotende samenstelling wordt gevuld. Twee parallelle staaldraden worden op beide uit te drijven kanten geplaatst. De vinylschede wordt getelegrafeerd.
De losse buis is in de lengte met een laag bedekt met een tweezijdige plastiek met een laag bedekte staalstrook (PSP), en een water-blokkerend materiaal wordt toegevoegd tussen de staalstrook en de losse buis om de compactheid en de longitudinale waterweerstand van de kabel te verzekeren.
Eigenschappen:
· Heeft goede mechanische en temperatuureigenschappen.
· Het losse buismateriaal zelf heeft goede hydrolyseweerstand en met hoge weerstand.
· De buis wordt gevuld met een speciaal vet om kritieke bescherming aan de vezel, de goede drukweerstand en de zachtheid te bieden.
· Het dubbel bedekte staalstrook (PSP) met een laag verbetert de vochtbestendigheid van de kabel.
· Twee parallelle draden verzekeren de treksterkte van de kabel.
· Kleine diameter, lichtgewicht en gemakkelijk te leggen.
· Lange leveringslengte
Kabelmodel | Aantal vezels |
Kabeldiameter mm |
Kabelgewicht kg/km |
Toelaatbare uitrekkende kracht Snak/korte termijn N |
Toelaatbare het verpletteren kracht Snak/korte termijn N/100mm |
Buigende straal Statisch/dynamisch mm |
Gyxtw-2~12 | 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
Gyxtw-14~24 | 14~24 | 12.5 | 149 | 1000/3000 | 1000/3000 | 10D/20D |
Gyxtw-26~36 | 26~36 | 14.0 | 190 | 1000/3000 | 1000/3000 | 10D/20D |
Gyxtw-38~48 | 38~48 | 15.0 | 216 | 1000/3000 | 1000/3000 | 10D/20D |
De structuur en de Technische beschrijvingen van GYXTW kiezen van de Diameter Gepantserde 4/6/8/12/Kernen van Mond Openlucht 0.6CM de Vezel Optische Kabel uit
G.652D enige Wijze Optische Vezel (B1.3)
|
|||
Punt
|
Norm
|
Eenheid
|
|
Vermindering
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Verspreiding
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(NM·km)
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(NM·km)
|
|
1550nm
|
≤17.8
|
ps/(NM·km)
|
|
Nul-verspreiding golflengte
|
1300~1322
|
(NM)
|
|
Nul-verspreiding helling
|
≤0.091
|
ps/(nm2•km)
|
|
PMD
|
De enige vezel van PMD
|
≤0.15
|
ps/√km
|
De verbindingen van PMD Q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Bekledingsdiameter
|
125±1.0
|
μm
|
|
Bekledings niet-cirkelvormigheid
|
≤0.8
|
%
|
|
Kern-bekleding concentriciteitsfout
|
≤0.6
|
μm
|
|
Deklaagdiameter
|
245±10
|
μm
|
|
Bekleding/deklaagconcentriciteitsfout
|
≤10.0
|
μm
|
|
Snijd golflengte af
|
1.18~1.33
|
μm
|
|
Macrobendvermindering
(ф 50mm, 100 cycli)
|
1550nm
|
≤0.05
|
dB
|
1625nm
|
≤0.05
|
dB
|
|
Buigende straal
|
≥5
|
m
|
|
Dynamische moeheidsparameters
|
≥20
|
Nd
|
|
Extra Vermindering
@1310nm &
@1550nm
|
Temperatuur het cirkelen test:
(- 60℃~85℃, 3 cycli) |
≤0.03
|
dB/km
|
Het water doorweekt test:
(23℃ 30 dagen) |
≤0.03
|
dB/km
|
|
Vochtige hittetest:
(85℃, 85%RH 30 dagen) |
≤0.03
|
dB/km
|
|
Thermische het verouderen test (85℃ 30 dagen)
|
≤0.03
|
dB/km
|
|
Het warme water doorweekt test: (60℃ 15 dagen)
|
≤0.03
|
dB/km
|
Mechanische Prestaties | |
Max Tension Performance | CEI 60794-1-2-e |
Max. Verrichtingsspanning | CEI 60794-1-2-E1 |
Verbrijzelingstest | CEI 6079 – 1-2-E3 |
Effecttest | CEI 60794-1-2-E4 |
Het herhaalde Buigen | CEI 60794-1-2-E6 |
Torsietest | CEI 60794-1-2-E7 |
Kabelkromming | CEI 60794-1-2-E11A |
Verminderingscoëfficiënt | ITU-T G.652 |
Structurele Test | CEI-60793-1-20 |
Milieuprestaties | |
Temperatuur het Cirkelen | CEI 60794-1-2-F1 |
Waterpenetratie | CEI 60794-1-2-F5B |
Het indienen Samenstellingsstroom | CEI 60794-1-E14 |

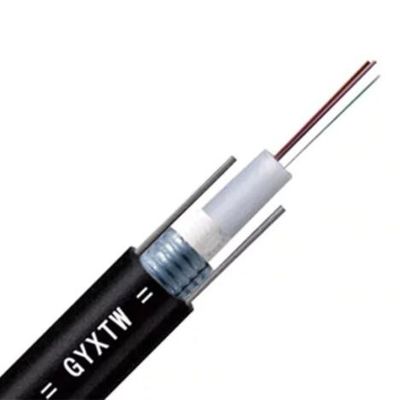

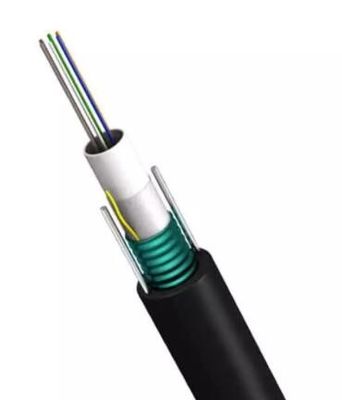

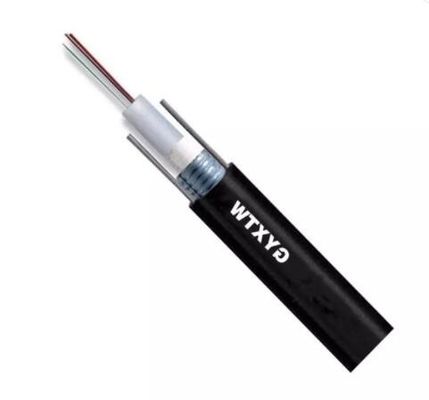

De tekeningen van GYXTW kiezen van de Diameter Gepantserde 4/6/8/12/Kernen van Mond Openlucht 0.6CM de Vezel Optische Kabel uit

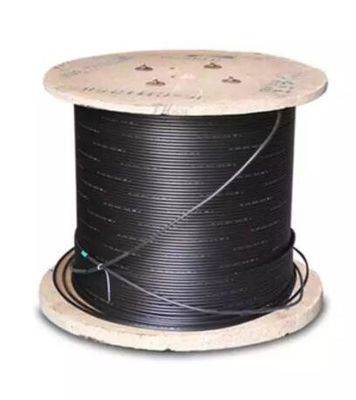

Pakket van van de Diameter Gepantserde 4/6/8/12/Kernen van GYXTW Enige Mond Openlucht 0.6CM de Vezel Optische Kabel
