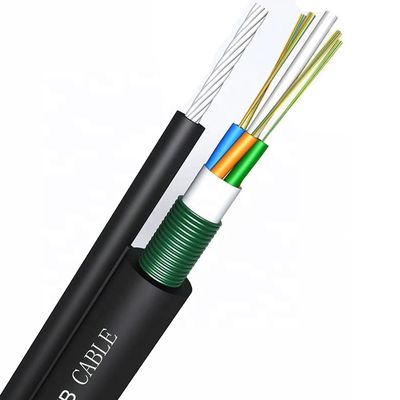

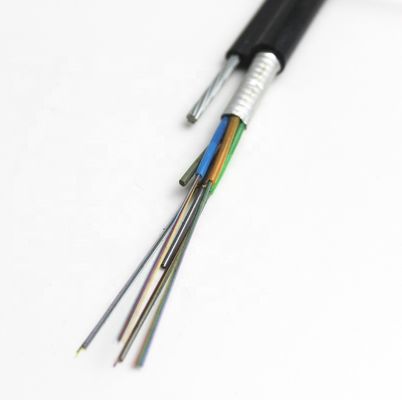

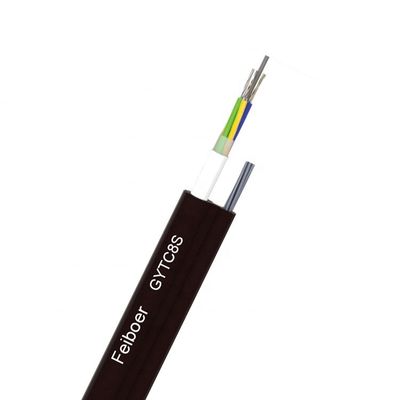

Zelfstandige GYXTC8S 12 Kernfiguur 8 de Luchtkabel van de Vezel Optische Daling

De structuur van GYTC8S-kabel moet 250µm optische vezel in losse die buis zetten van hoog modulusmateriaal wordt gemaakt, dat met waterdichte samenstelling wordt gevuld. De kabelkern is verpakt en geïntegreerd in een plastic-met een laag bedekt staal (PSP) met de staalbundel in een schede van het 8 cijferpolyethyleen. Cijfer-8 verstrekt de zelfstandige structuur sterkte met grote trekspanning en laat de luchtinstallaties van de gemakkelijke en kostenbesparing toe.



Productkenmerken:



• De bundels van de staaldraad hebben sterkte uiterst met grote trekspanning, die geschikt voor het zelfstandige lucht leggen is en installatiekosten drukt

• Met goede mechanische eigenschappen en temperatuurkenmerken

• Het materiaal van losse buis heeft goede hydrolyseweerstand en met hoge weerstand.

• De losse buis wordt gevuld met speciaal gel, wat de optische vezel beschermen

• Tref de volgende maatregelen om de waterdichte prestaties van de optische kabel te verzekeren

- Enige metaaldraadcentrum versterkte kern

- Gevuld met speciaal water-Blokkerend materiaal in losse buis

- Het volledige kabelkern vullen

- Vochtbestendige laag van plastic-met een laag bedekt staal (PSP)





Structurele Parameter:



Model	Vezeltelling	Buistelling	Vullende kabeltelling	Gewicht (kg/km)	Spanning (n)	Verbrijzeling (N/100mm)	Buigende Statisch/dynamische Straal (mm)
GYTC8A-2~6Xn	2~6	1	4	158	Volgens de diameter van opschortingsdraad	300/1000	10D/20D
GYTC8A-8~12Xn	8~12	2	3	158
GYTC8A-14~18Xn	14~18	3	2	158
GYTC8A-20~24Xn	20~24	4	1	158
GYTC8A-26~30Xn	26~30	5	0	158



Vezeltype	Vezelvermindering (+20℃)				Bandbreedte		Numerieke opening	Snijd golflengte van optische vezelkabel af
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm
G.652	-	-	≤0.36dB/km	≤0.22dB/km	-	-	-	≤1260nm
G.655	-	-	≤0.40dB/km	≤0.23dB/km	-	-	-	≤1450nm
50/125µm	≤3.3dB/km	≤1.2dB/km	-	-	≥500MHz·km	≥500MHz·km	0.200±0.015 Na	-
62.5/125µm	≤3.5dB/km	≤1.2dB/km	-	-	≥200MHz·km	≥500MHz·km	0.275±0.015 Na	-
