Productdetails:
|
| NAAM: | G652D 2-48 boort Openluchtstaal Vastgelopen Figuur 8 Gepantserde uit Vezel Lucht Optische Kabel | Vezeltype: | G652D |
|---|---|---|---|
| Vezeltelling: | 24F | Type: | vezel optische kabel |
| Kabeldiameter: | 9.8*18.5mm | Sterktelid: | Staaldraad |
| installatie: | Zelfstandig/Antenne | Toepassing: | Luchtinstallatie |
| Boodschapperslid: | Staaldraad | Certificering: | ISO9001/CE |
| Vezelopties: | ITU G652D, G657A, OM1, OM2, OM3, OM4 | Kleur: | Aangepast |
| Markeren: | G652D luchtfiguur 8 Vezel Optische Kabel,Gepantserde Luchtfiguur 8 Vezel Optische Kabel,G652D luchtvezel Optische Kabel |
||

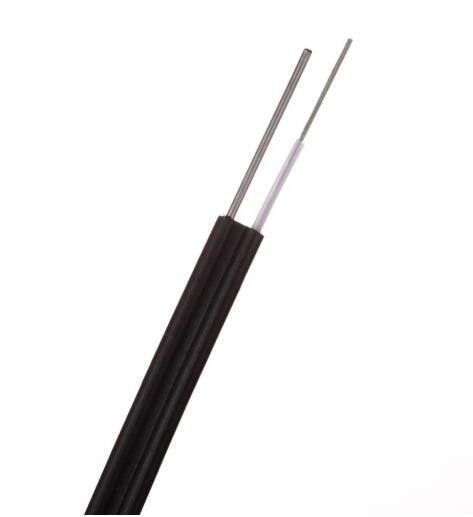

G652D 2-48 boort Openluchtstaal Vastgelopen Figuur 8 Gepantserde uit Vezel Lucht Optische Kabel
De beschrijving van G652D 2-48 boort Openluchtstaal Vastgelopen Figuur 8 Gepantserde uit Vezel Lucht Optische Kabel

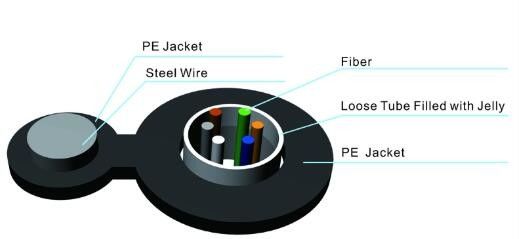

GYFTC8Y is de vezel optische luchtkabel niet pantser 7x1.0mm de draad zelfstandige kabel van de Staalbundel. De losse buis wordt gemaakt van hoog modulusplastiek (PBT), wat met water bestand gel worden gevuld. De losse buis is vastgelopen rond niet-metalen versterkt lid (FRP). De buitenschede wordt gemaakt van UVweerstandspe jasje. Figuur 8 zelfstandige structuur verstrekt sterkte met grote trekspanning en laat de luchtinstallaties van de gemakkelijke en kostenbesparing toe. Het de draad zelfstandige lid van de Staalbundel geeft bestand met grote trekspanning.
De eigenschappen van G652D 2-48 boort Openluchtstaal Vastgelopen Figuur 8 Gepantserde uit Vezel Lucht Optische Kabel
1. Goede mechanische en temperatuurprestaties
2. Losse buis met hoge weerstand die bestand hydrolyse is
3. De speciale buis het vullen samenstelling verzekert een kritieke bescherming van vezel
4. Is de speciaal ontworpen compacte structuur goed bij het verhinderen van losse buizen te krimpen
5. PE de schede beschermt kabel tegen ultraviolette straling
6. Het lichtgewichtontwerp brengt lage kosten en ook gemakkelijke installatie
7.Anti-elektromagnetisme capaciteit.
8.Small kabeldiameter, licht zelfstandig kabelgewicht,
9.Easily installatie.
De parametergegevens van G652D 2-48 boren Openluchtstaal Vastgelopen Figuur 8 Gepantserde uit Vezel Lucht Optische Kabel
Structuur en Technische Beschrijvingen GYXTC8Y (2-24F)
|
Vezel Telling |
Nominale Diameter (mm) |
Nominaal Gewicht (kg/km) |
Toelaatbare Treklading (n) |
Toelaatbare Verbrijzelingsweerstand (N/100mm) |
||
| Op korte termijn | Op lange termijn | Op korte termijn | Op lange termijn | |||
| 2~12 | 6.0*12.5 | 85 | 4000 | 2000 | 200 | 100 |
| >12 | Beschikbaar op het verzoek van de klant | |||||
Structuur en Technische Beschrijvingen GYTC8Y (2-288F)
|
Vezel Telling |
Nominaal Diameter (mm) |
Nominaal Gewicht (kg/km) |
Max Fiber Per Buis |
Max No. van (Tubes+fillers) |
Toelaatbare Treklading (n) |
Toelaatbare Verbrijzelingsweerstand (N/100mm) |
||
| Op korte termijn | Op lange termijn | Op korte termijn | Op lange termijn | |||||
| 2~30 | 9.2*17.2 | 150 | 6 | 5 | 7000 | 3000 | 1000 | 300 |
| 32~48 | 10.2*18.2 | 172 | 8 | 6 | 7000 | 3000 | 1000 | 300 |
| 50~72 | 11.1*19.1 | 177 | 12 | 6 | 7000 | 3000 | 1000 | 300 |
| 74~96 | 12.4*20.4 | 201 | 12 | 8 | 7000 | 3000 | 1000 | 300 |
| >98 | Beschikbaar op het verzoek van de klant | |||||||
Technische Parameters:
Kabeltelling |
Uit schede diameter |
Gewicht |
Minimum toelaatbaar Trek Sterkte (N) |
Toelaatbaar minimum Verbrijzelingslading (N/100mm) |
Minimum Het buigen Straal (MM.) |
Opslag temperatuur |
|||
| (MM.) | (kg) | Plotseling termijn |
Snak termijn |
Plotseling termijn |
Snak termijn |
Plotseling termijn |
Snak termijn |
(℃) |
|
| 6 | 3.0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 12 | 3.0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
|
G.652D enige Wijze Optische Vezel (B1.3)
|
|||
|
Punt
|
Norm
|
Eenheid
|
|
|
Vermindering
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Verspreiding
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(NM·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(NM·km)
|
|
|
1550nm
|
≤17.8
|
ps/(NM·km)
|
|
|
Nul-verspreiding golflengte
|
1300~1322
|
(NM)
|
|
|
Nul-verspreiding helling
|
≤0.091
|
ps/(nm2•km)
|
|
|
PMD
|
De enige vezel van PMD
|
≤0.15
|
ps/√km
|
|
De verbindingen van PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Bekledingsdiameter
|
125±1.0
|
μm
|
|
|
Bekledings niet-cirkelvormigheid
|
≤0.8
|
%
|
|
|
Kern-bekleding concentriciteitsfout
|
≤0.6
|
μm
|
|
|
Deklaagdiameter
|
245±10
|
μm
|
|
|
Bekleding/deklaagconcentriciteitsfout
|
≤10.0
|
μm
|
|
|
Snijd golflengte af
|
1.18~1.33
|
μm
|
|
|
Macrobendvermindering
(ф 50mm, 100 cycli)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
Buigende straal
|
≥5
|
m
|
|
|
Dynamische moeheidsparameters
|
≥20
|
Nd
|
|
|
Extra Vermindering
@1310nm &
@1550nm
|
Temperatuur het cirkelen test:
(- 60℃~85℃, 3 cycli) |
≤0.03
|
dB/km
|
|
Het water doorweekt test:
(23℃ 30 dagen) |
≤0.03
|
dB/km
|
|
|
Vochtige hittetest:
(85℃, 85%RH 30 dagen) |
≤0.03
|
dB/km
|
|
|
Thermische het verouderen test (85℃ 30 dagen)
|
≤0.03
|
dB/km
|
|
|
Het warme water doorweekt test: (60℃ 15 dagen)
|
≤0.03
|
dB/km
|
|
FAQ
Betaling
Voor grote orden, worden T/T, L/C, en de e-Krediet lijnen allen aangeboden.
Voor kleine orden, worden de krediet-kaarten goedgekeurd.
Het verschepen & Levering
Wij zullen de producten binnen 10-30 dagen verzenden.
Wij verschepen kleine gegroepeerd door de lucht, of grote orden door container.
Terugkeer en GarantieAlle producten zijn uit getest vóór schip
Alle producten hebben 2 jaar garantie. Als er geen kunstmatig probleem is, zullen wij of reparatie voor u vrij vervangen.
Wij bezitten de beste naverkoopdienst. Als om het even welke problemen gebeuren, zal ons team ons beste doen voor klanten op te lossen.

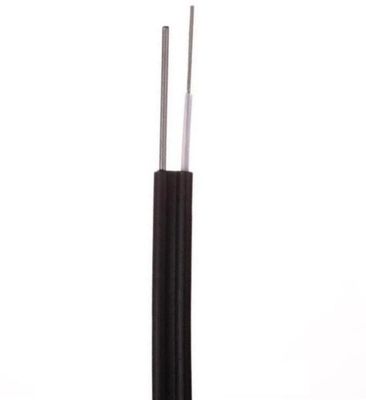

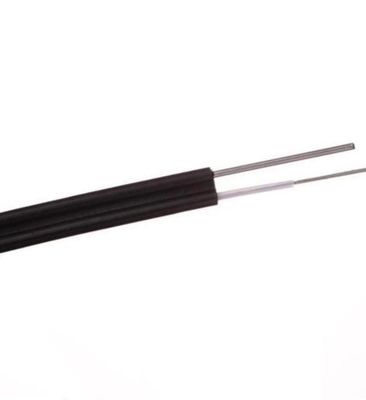

De tekeningen van G652D 2-48 boort Openluchtstaal Vastgelopen Figuur 8 Gepantserde uit Vezel Lucht Optische Kabel
