Productdetails:
|
Naam: | 24 kabels van de de kabelfigure8 gytc8s openlucht enige wijze van de kernvezel optische | Vezeltype: | G652D |
---|---|---|---|
Vezeltelling: | 24F | Type: | vezel optische kabel |
Kabeldiameter: | 9.8*18.5mm | Sterktelid: | Staaldraad |
installatie: | Zelfstandig/Antenne | Toepassing: | Communicatiesysteem over lange afstand |
Markeren: | 24F 24 Kernfiguur 8 Openluchtvezelkabel,24F 24 Kernfiguur 8 Openluchtvezelkabels,24F 24 Kabels van de Kerngytc8s de Openluchtvezel |
24 kabels van de de kabelfigure8 gytc8s openlucht enige wijze van de kernvezel optische
Beschrijving van 24 kabels van de de kabelfigure8 gytc8s openlucht enige wijze van de kernvezel optische
* Losse buisstijl, cijfer-8 optische vezelkabel, Geleisamenstelling, optische vezelkabel met metaal centraal sterktelid van staaldraad.
* Vullende samenstelling en waterdichte band gepantserd met de golfdraad van de het staalboodschapper van de staaltape/al integratie geschikt voor luchtinstallatie als pool aan pool of pool aan gebouw.
Eigenschappen van van 24 kabels van de de kabelfigure8 gytc8s openlucht enige wijze van de kernvezel optische
* Schede met hoge weerstand, volgen-bestand.
* GYXTC8S-de kabel wordt begeleid met de strengen als bijrol om structuur te zijn cijfer-8.
* 250μm de vezels worden in een losse die buis geplaatst van hoge modulusplastieken wordt gemaakt op centraal van kabel.
* De buis wordt gevuld met een waterbestendige het vullen samenstelling.
* Dan is de buis omringd met aramidgaren om de sterkte met grote trekspanning te verzekeren.
* Na dat is de kabel behandeld met dunne PE (polyethyleen) schede.
Parametergegevens
Vezel Num.
|
Buitendiameter (mm)
|
Gewicht (kg/km)
|
Spanning (n)
|
Neerstortingslading (N/100mm)
|
||
Op korte termijn
|
Op lange termijn
|
Op korte termijn
|
Op lange termijn
|
|||
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
32-48
|
10.2*18.9
|
162
|
||||
50-60
|
10.2*19.2
|
173
|
||||
62-72
|
10.9*19.9
|
197
|
||||
74-84
|
12.1*21.1
|
217
|
||||
86-96
|
12.1*21.1
|
217
|
G.652D enige Wijze Optische Vezel (B1.3)
|
|||
Punt
|
Norm
|
Eenheid
|
|
Vermindering
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Verspreiding
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(NM·km)
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(NM·km)
|
|
1550nm
|
≤17.8
|
ps/(NM·km)
|
|
Nul-verspreiding golflengte
|
1300~1322
|
(NM)
|
|
Nul-verspreiding helling
|
≤0.091
|
ps/(nm2•km)
|
|
PMD
|
De enige vezel van PMD
|
≤0.15
|
ps/√km
|
De verbindingen van PMD Q
|
≤0.08
|
ps/√km
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
Bekledingsdiameter
|
125±1.0
|
μm
|
|
Bekledings niet-cirkelvormigheid
|
≤0.8
|
%
|
|
Kern-bekleding concentriciteitsfout
|
≤0.6
|
μm
|
|
Deklaagdiameter
|
245±10
|
μm
|
|
Bekleding/deklaagconcentriciteitsfout
|
≤10.0
|
μm
|
|
Snijd golflengte af
|
1.18~1.33
|
μm
|
|
Macrobendvermindering
(ф 50mm, 100 cycli)
|
1550nm
|
≤0.05
|
dB
|
1625nm
|
≤0.05
|
dB
|
|
Buigende straal
|
≥5
|
m
|
|
Dynamische moeheidsparameters
|
≥20
|
Nd
|
|
Extra Vermindering
@1310nm &
@1550nm
|
Temperatuur het cirkelen test:
(- 60℃~85℃, 3 cycli) |
≤0.03
|
dB/km
|
Het water doorweekt test:
(23℃ 30 dagen) |
≤0.03
|
dB/km
|
|
Vochtige hittetest:
(85℃, 85%RH 30 dagen) |
≤0.03
|
dB/km
|
|
Thermische het verouderen test (85℃ 30 dagen)
|
≤0.03
|
dB/km
|
|
Het warme water doorweekt test: (60℃ 15 dagen)
|
≤0.03
|
dB/km
|

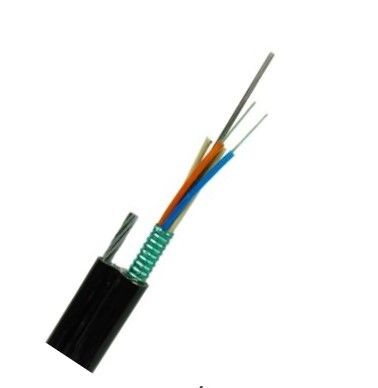

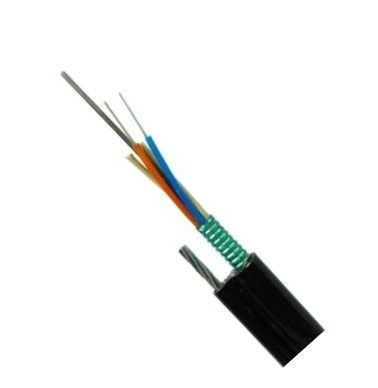

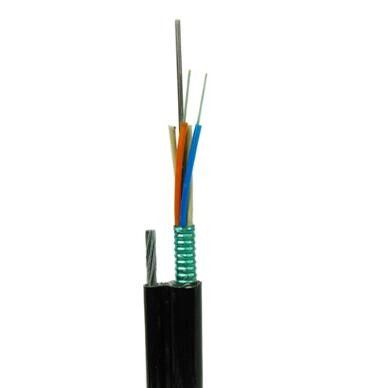

Tekeningen van 24 kabels van de de kabelfigure8 gytc8s openlucht enige wijze van de kernvezel optische
