Productdetails:
|
| NAAM: | Openlucht Luchtgyxtc8y 12 Kernfiguur 8 Optische Vezelkabel | Vezeltype: | G652D |
|---|---|---|---|
| Vezeltelling: | 24F | Type: | vezel optische kabel |
| Kabeldiameter: | 9.8*18.5mm | Sterktelid: | Staaldraad |
| installatie: | Zelfstandig/Antenne | Toepassing: | Communicatiesysteem over lange afstand |
| Boodschapperslid: | Staaldraad | Certificering: | ISO9001/CE |
| Vezelopties: | ITU G652D, G657A, OM1, OM2, OM3, OM4 | Kleur: | Aangepast |
| Markeren: | 12 kern Luchtfiguur 8 Vezel Optische Kabel,GYXTC8Y luchtfiguur 8 Vezel Optische Kabel,GYXTC8Y 12 de Optische Kabel van de Kernvezel |
||

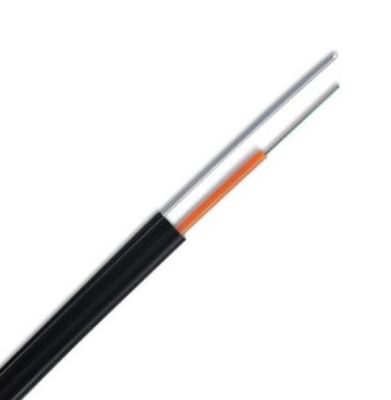

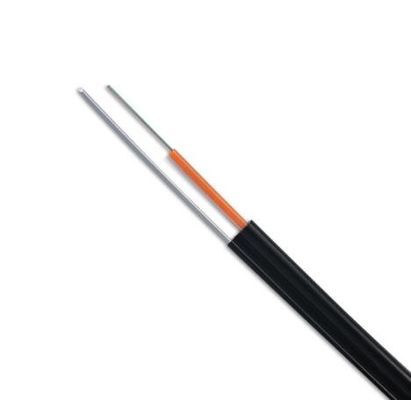

Openlucht Luchtgyxtc8y 12 Kernfiguur 8 Optische Vezelkabel
Beschrijving van Openlucht Luchtgyxtc8y 12 Kernfiguur 8 Optische Vezelkabel
GYFTC8Y is de vezel optische luchtkabel niet pantser 7x1.0mm de draad zelfstandige kabel van de Staalbundel. De losse buis wordt gemaakt van hoog modulusplastiek (PBT), wat met water bestand gel worden gevuld. De losse buis is vastgelopen rond niet-metalen versterkt lid (FRP). De buitenschede wordt gemaakt van UVweerstandspe jasje. Figuur 8 zelfstandige structuur verstrekt sterkte met grote trekspanning en laat de luchtinstallaties van de gemakkelijke en kostenbesparing toe. Het de draad zelfstandige lid van de Staalbundel geeft bestand met grote trekspanning.
De eigenschappen van de Openlucht Luchtkern van GYXTC8Y 12 figuur 8 Optische Vezelkabel
1. Goede mechanische en temperatuurprestaties
2. Losse buis met hoge weerstand die bestand hydrolyse is
3. De speciale buis het vullen samenstelling verzekert een kritieke bescherming van vezel
4. Is de speciaal ontworpen compacte structuur goed bij het verhinderen van losse buizen te krimpen
5. PE de schede beschermt kabel tegen ultraviolette straling
6. Het lichtgewichtontwerp brengt lage kosten en ook gemakkelijke installatie
7.Anti-elektromagnetisme capaciteit.
8.Small kabeldiameter, licht zelfstandig kabelgewicht,
9.Easily installatie.
De parametergegevens van de Openlucht Luchtkern van GYXTC8Y 12 figuur 8 Optische Vezelkabel
| Punten | Beschrijving | |
| Vóór kabel | Na kabel | |
| atten.1310 | ≤0.35dB/km | ≤0.36dB/km |
| atten.1383 | ≤0.35dB/km | ≤0.36dB/km |
| atten.1550 | ≤0.21dB/km | ≤0.22dB/km |
| atten.1625 | ≤0.23dB/km | ≤0.24dB/km |
| Kabel afgesneden golflengte | ≤1260 NM | |
| Nul-verspreiding golflengte | 1300 ~ 1324 NM | |
| Nul-verspreiding helling | ≤0.091 ps/(nm2.km) | |
| De diameter van het wijzegebied | @ 1310 NM 8.8~9.6μm | |
| Kern/Beklede concentriciteitsfout | ≤0.6μm | |
| Bekledingsdiameter | 125±1.0μm | |
| Bekledings niet-cirkelvormigheid | ≤1.0% | |
| Primaire Deklaagdiameter | 245±7μm | |
|
Macro-kromming veroorzaakte vermindering 16mm straal, 1 draai 25mm straal, 100 draaien 30mm straal, 100 draaien |
Δ≤0.05dB @1550nm Δ≤0.05dB @1550nm Δ≤0.05 dB @1625nm |
|
|
Vezel Num.
|
Buitendiameter (mm)
|
Gewicht (kg/km)
|
Spanning (n)
|
Neerstortingslading (N/100mm)
|
||
|
Op korte termijn
|
Op lange termijn
|
Op korte termijn
|
Op lange termijn
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
Technische Parameters:
Kabeltelling |
Uit schede diameter |
Gewicht |
Minimum toelaatbaar Trek Sterkte (N) |
Toelaatbaar minimum Verbrijzelingslading (N/100mm) |
Minimum Het buigen Straal (MM.) |
Opslag temperatuur |
|||
| (MM.) | (kg) | Plotseling termijn |
Snak termijn |
Plotseling termijn |
Snak termijn |
Plotseling termijn |
Snak termijn |
(℃) |
|
| 6 | 3.0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 12 | 3.0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
|
G.652D enige Wijze Optische Vezel (B1.3)
|
|||
|
Punt
|
Norm
|
Eenheid
|
|
|
Vermindering
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Verspreiding
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(NM·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(NM·km)
|
|
|
1550nm
|
≤17.8
|
ps/(NM·km)
|
|
|
Nul-verspreiding golflengte
|
1300~1322
|
(NM)
|
|
|
Nul-verspreiding helling
|
≤0.091
|
ps/(nm2•km)
|
|
|
PMD
|
De enige vezel van PMD
|
≤0.15
|
ps/√km
|
|
De verbindingen van PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Bekledingsdiameter
|
125±1.0
|
μm
|
|
|
Bekledings niet-cirkelvormigheid
|
≤0.8
|
%
|
|
|
Kern-bekleding concentriciteitsfout
|
≤0.6
|
μm
|
|
|
Deklaagdiameter
|
245±10
|
μm
|
|
|
Bekleding/deklaagconcentriciteitsfout
|
≤10.0
|
μm
|
|
|
Snijd golflengte af
|
1.18~1.33
|
μm
|
|
|
Macrobendvermindering
(ф 50mm, 100 cycli)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
Buigende straal
|
≥5
|
m
|
|
|
Dynamische moeheidsparameters
|
≥20
|
Nd
|
|
|
Extra Vermindering
@1310nm &
@1550nm
|
Temperatuur het cirkelen test:
(- 60℃~85℃, 3 cycli) |
≤0.03
|
dB/km
|
|
Het water doorweekt test:
(23℃ 30 dagen) |
≤0.03
|
dB/km
|
|
|
Vochtige hittetest:
(85℃, 85%RH 30 dagen) |
≤0.03
|
dB/km
|
|
|
Thermische het verouderen test (85℃ 30 dagen)
|
≤0.03
|
dB/km
|
|
|
Het warme water doorweekt test: (60℃ 15 dagen)
|
≤0.03
|
dB/km
|
|
FAQ
1.Are u de echte fabrikant?
Ja. Wij zijn de echte fabrikant met meer dan 560 personeelsleden.
2. hoeveel jaren u op het gebied van vezeloptica bent geweest?
Sinds 2001.
3.Can u keurt kleine orde goed?
Ja, is de kleine orde beschikbaar. Wij steunen nieuw project van onze klanten aangezien wij weten de zaken altijd van kleine orde zijn.
4.What is uw garantie periode?
25 jaar voor vezel optische kabel
5.Which soort certificatie u hebt?
ISO9001, SGS, CIQ.
6.What is uw levertijd?
Gewoonlijk binnen 2-30 werkdagen
7.What is uw betaling manier?
T/T, L/C, Western Union en Paypal.
8.Can u levert aangepast producten en embleem?
Ja. Wij leveren OEM&ODM-de dienst. U kunt ons uw tekening verzenden.

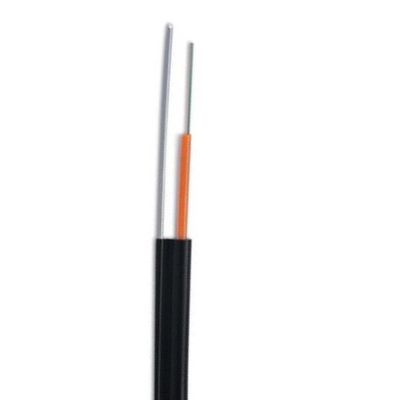

De tekeningen van de Openlucht Luchtkern van GYXTC8Y 12 figuur 8 Optische Vezelkabel
