Productdetails:
|
| NAAM: | Luchtgytc8s figuur 8 communicatie kabels 12 24 48 de vezel optische kabel van de 96 kern enige wijze | Vezeltype: | G652D |
|---|---|---|---|
| Vezeltelling: | 24F | Type: | vezel optische kabel |
| Kabeldiameter: | 9.8*18.5mm | Sterktelid: | Staaldraad |
| installatie: | Zelfstandig/Antenne | Toepassing: | Luchtinstallatie |
| Boodschapperslid: | Staaldraad | Certificering: | ISO9001/CE |
| Vezelopties: | ITU G652D, G657A, OM1, OM2, OM3, OM4 | Kleur: | Aangepast |
| Markeren: | GYTC8S luchtfiguur 8 Vezel Optische Kabel,GYTC8S 96 de Optische Kabel van de Kernvezel,96 Kern Luchtfiguur 8 Vezel Optische Kabel |
||
Luchtgytc8s figuur 8 communicatie kabels 12 24 48 de vezel optische kabel van de 96 kern enige wijze
De beschrijving van Luchtgytc8s figuur 8 communicatie kabels 12 24 48 de vezel optische kabel van de 96 kern enige wijze
De GYXTC8S-kabel wordt door een 250μm vezel in een losse die buis geconstrueerd op te nemen van een hoog-modulusmateriaal wordt gemaakt met een waterafstotende samenstelling wordt gevuld. De losse buis is in de lengte met een laag bedekt met een tweezijdige plastiek met een laag bedekte staalstrook (PSP), en een water-blokkerend materiaal wordt toegevoegd tussen de staalstrook en de losse buis om het compacte en longitudinale water blokkeren van de kabel te verzekeren, en de staalbundel is geïntegreerd in een 8 gestalte gegeven type. Binnen de polyethyleenschede.
De eigenschappen van Luchtgytc8s figuur 8 communicatie kabels 12 24 48 de vezel optische kabel van de 96 kern enige wijze
1. de sterkte met grote trekspanning van strengen voldoet aan het vereiste van zelfstandig en vermindert
gegoten 2.installation
3.Good mechanische en temperatuurprestaties
4. Losse buis met hoge weerstand die bestand hydrolyse is
5.Special buis het vullen de samenstelling verzekert een kritieke bescherming van vezel
6.The na maatregelen worden genomen om de waterdichte kabel te verzekeren:
7.Steel draad als centraal sterktelid dat wordt gebruikt
8.Loose buis het vullen samenstelling
9.100% kabelkern het vullen
10.APL vochtigheidsbarrière
11.Storage/Werkende Temperatuur: -40℃~+70℃
De parametergegevens van Luchtgytc8s figuur 8 communicatie kabels 12 24 48 de vezel optische kabel van de 96 kern enige wijze
| Model | Vezeltelling | Buistelling | Vullende kabeltelling |
Gewicht (kg/km) |
Spanning (n) |
Verbrijzeling (N/100mm) |
Buigende Statisch/dynamische Straal (mm) |
| GYTC8A-2~6Xn | 2~6 | 1 | 4 | 158 | Volgens de diameter van opschortingsdraad | 300/1000 | 10D/20D |
| GYTC8A-8~12Xn | 8~12 | 2 | 3 | 158 | |||
| GYTC8A-14~18Xn | 14~18 | 3 | 2 | 158 | |||
| GYTC8A-20~24Xn | 20~24 | 4 | 1 | 158 | |||
| GYTC8A-26~30Xn | 26~30 | 5 | 0 | 158 |
Technische Parameters:
Kabeltelling |
Uit schede diameter |
Gewicht |
Minimum toelaatbaar Trek Sterkte (N) |
Toelaatbaar minimum Verbrijzelingslading (N/100mm) |
Minimum Het buigen Straal (MM.) |
Opslag temperatuur |
|||
| (MM.) | (kg) | Plotseling termijn |
Snak termijn |
Plotseling termijn |
Snak termijn |
Plotseling termijn |
Snak termijn |
(℃) |
|
| 6 | 3.0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 12 | 3.0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
|
G.652D enige Wijze Optische Vezel (B1.3)
|
|||
|
Punt
|
Norm
|
Eenheid
|
|
|
Vermindering
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Verspreiding
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(NM·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(NM·km)
|
|
|
1550nm
|
≤17.8
|
ps/(NM·km)
|
|
|
Nul-verspreiding golflengte
|
1300~1322
|
(NM)
|
|
|
Nul-verspreiding helling
|
≤0.091
|
ps/(nm2•km)
|
|
|
PMD
|
De enige vezel van PMD
|
≤0.15
|
ps/√km
|
|
De verbindingen van PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Bekledingsdiameter
|
125±1.0
|
μm
|
|
|
Bekledings niet-cirkelvormigheid
|
≤0.8
|
%
|
|
|
Kern-bekleding concentriciteitsfout
|
≤0.6
|
μm
|
|
|
Deklaagdiameter
|
245±10
|
μm
|
|
|
Bekleding/deklaagconcentriciteitsfout
|
≤10.0
|
μm
|
|
|
Snijd golflengte af
|
1.18~1.33
|
μm
|
|
|
Macrobendvermindering
(ф 50mm, 100 cycli)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
Buigende straal
|
≥5
|
m
|
|
|
Dynamische moeheidsparameters
|
≥20
|
Nd
|
|
|
Extra Vermindering
@1310nm &
@1550nm
|
Temperatuur het cirkelen test:
(- 60℃~85℃, 3 cycli) |
≤0.03
|
dB/km
|
|
Het water doorweekt test:
(23℃ 30 dagen) |
≤0.03
|
dB/km
|
|
|
Vochtige hittetest:
(85℃, 85%RH 30 dagen) |
≤0.03
|
dB/km
|
|
|
Thermische het verouderen test (85℃ 30 dagen)
|
≤0.03
|
dB/km
|
|
|
Het warme water doorweekt test: (60℃ 15 dagen)
|
≤0.03
|
dB/km
|
|
FAQ
1.About de prijs?
Wij citeren gewoonlijk binnen 12 uren nadat wij de technische gegevens van uw producten bevestigen.
2.What is de betalingswijze?
Wij keuren L/C, T/T, Western Union, MoneyGram, Paypal enz. goed
3.What zijn uw betalingsvoorwaarden?
30% vooraf, en 70% vóór verzending
4. hoe te om de punten aan me te verschepen?
De koerier (DHL, TNT, FEDEX, UPS, EMS), Luchtvracht, Oceaanschip is beschikbaar.
lange 5.How is uw levertijd?
De algemene levertijd is 5-7 dagen na bevestigde orde, hangt het van de ordehoeveelheid af.
6.Can u verzendt me een vrije steekproef?
Ja, zijn wij bereid om vrije steekproef te verzenden, als u de het verschepen kosten zou willen betalen.
7.Do u keurt OEM of ODM goed?
Ja, zijn wij fabriek. om het even welke uw aangepaste vereisten wij ons beste kunnen doen u helpen realiseren.

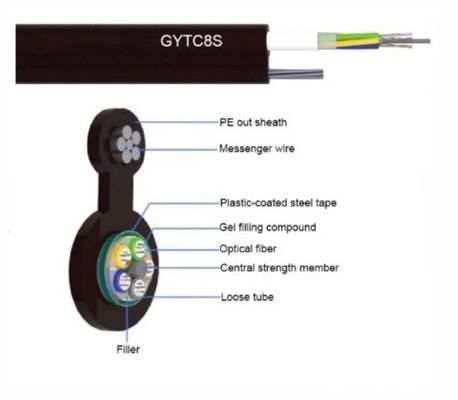

De tekeningen van Luchtgytc8s figuur 8 communicatie kabels 12 24 48 de vezel optische kabel van de 96 kern enige wijze
