Productdetails:
|
| NAAM: | FTTH-Dalingskabel 8 van de de Kabel Zelfstandige vezel van de Kern de Optische Vezel optische daling | Golflengte: | 1260 aan 1650nm |
|---|---|---|---|
| Type: | vezel optische plc splitser, 1x2 1x4 1x8 1x16 2x8 2x16 | Schakelaar: | SC LC |
| Kabeltype:: | G657A1 of als orde van klanten | Het werken Temperation: | -40℃ aan 85℃ |
| Nr van Vezel: | 2 4 8 16 | Gebruik: | FTTH |
| Markeren: | FTTH-Daling 8 de Optische Kabel van de Kernvezel,Zelfstandige Ftth-Dalingskabel,8 de Kabel van de kernftth Daling |
||
FTTH-Dalingskabel 8 van de de Kabel Zelfstandige vezel van de Kern de Optische Vezel optische daling ftth telegrafeert
Beschrijving
FTTH-is de vezel optische kabel Vezel aan Huis, dat voor het verbinden van het materiaal en de componenten in het vezel optische netwerk gebruikte. De vezels is positie tussen twee parallelle FRP/steel-draad. Dan is het self-supported door diameter 1.2mm staaldraad. Duur deze kabel wordt voltooid met zwarte of witte LSZH-schede.
Eigenschappen
1, Met grote trekspanning van de diameter1.2mm-staaldraad voldoet aan het vereiste van zelfstandig en het drukken van de installatiekosten.
2, Twee parallelle FRP/-de sterkteleden van de staaldraad verzekeren goede prestaties van verbrijzelingsweerstand om de vezel te beschermen
3, Nieuw fluitontwerp, gemakkelijk de strook en de las, vereenvoudigen de installatie en het onderhoud
4, Lage rook nul halogeen en vlam - vertragersschede
5, Enige wijze
6, (4.0±0.2) x (6.0±0.2) mm
7, Volgzaam met Telcordia-gr.-326-KERN specificatie
|
Punten
|
|
Eenheid
|
G.657A1 specificatie
|
|
De Diameter van het wijzegebied
|
1310nm
|
μm
|
9.0±0.4
|
|
1550nm
|
μm
|
10.1±0.5
|
|
|
Bekledingsdiameter
|
μm
|
124.8±0.7
|
|
|
Bekledings niet-Cirkelvormigheid
|
%
|
≤0.7
|
|
|
Kern-bekleding Concentriciteitsfout
|
μm
|
≤0.5
|
|
|
Deklaagdiameter
|
μm
|
245±5
|
|
|
Deklaag niet-Cirkelvormigheid
|
%
|
≤6.0
|
|
|
Bekleding-met een laag bedekkende Concentriciteitsfout
|
μm
|
≤12.0
|
|
|
De Golflengte van de kabelscheiding
|
NM
|
λcc≤1260
|
|
|
Vermindering (max.)
|
1310nm
|
dB/km
|
≤0.35
|
|
1550nm
|
dB/km
|
≤0.21
|
|
|
Macro-buigt Verlies
|
1turn×10mm radius@1550nm
|
dB
|
≤0.75
|
|
1turn×10mm radius@1550nm
|
dB
|
≤1.5
|
|
|
G.652D enige Wijze Optische Vezel (B1.3)
|
|||
|
Punt
|
Norm
|
Eenheid
|
|
|
Vermindering
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Verspreiding
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(NM·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(NM·km)
|
|
|
1550nm
|
≤17.8
|
ps/(NM·km)
|
|
|
Nul-verspreiding golflengte
|
1300~1322
|
(NM)
|
|
|
Nul-verspreiding helling
|
≤0.091
|
ps/(nm2•km)
|
|
|
PMD
|
De enige vezel van PMD
|
≤0.15
|
ps/√km
|
|
De verbindingen van PMD Q
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
Bekledingsdiameter
|
125±1.0
|
μm
|
|
|
Bekledings niet-cirkelvormigheid
|
≤0.8
|
%
|
|
|
Kern-bekleding concentriciteitsfout
|
≤0.6
|
μm
|
|
|
Deklaagdiameter
|
245±10
|
μm
|
|
|
Bekleding/deklaagconcentriciteitsfout
|
≤10.0
|
μm
|
|
|
Snijd golflengte af
|
1.18~1.33
|
μm
|
|
|
Macrobendvermindering
(ф 50mm, 100 cycli)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
Buigende straal
|
≥5
|
m
|
|
|
Dynamische moeheidsparameters
|
≥20
|
Nd
|
|
|
Extra Vermindering
@1310nm &
@1550nm
|
Temperatuur het cirkelen test:
(- 60℃~85℃, 3 cycli) |
≤0.03
|
dB/km
|
|
Het water doorweekt test:
(23℃ 30 dagen) |
≤0.03
|
dB/km
|
|
|
Vochtige hittetest:
(85℃, 85%RH 30 dagen) |
≤0.03
|
dB/km
|
|
|
Thermische het verouderen test (85℃ 30 dagen)
|
≤0.03
|
dB/km
|
|
|
Het warme water doorweekt test: (60℃ 15 dagen)
|
≤0.03
|
dB/km
|
|

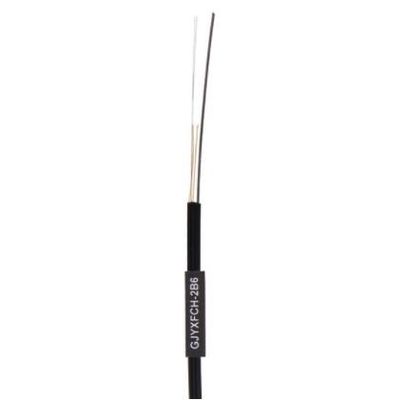

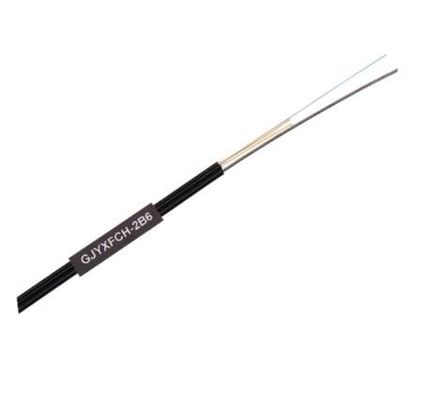

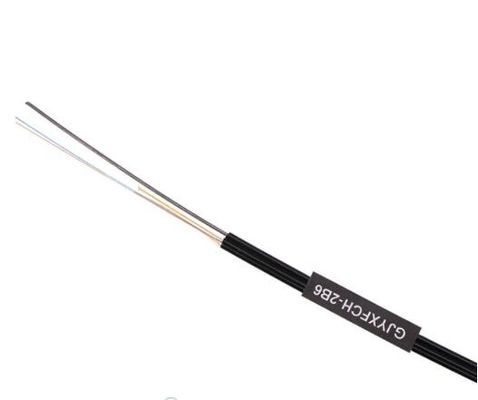

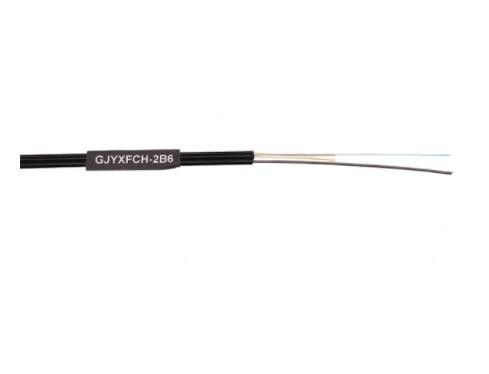

De tekeningen van FTTH-Dalingskabel 8 van de de Kabel Zelfstandige vezel van de Kern de Optische Vezel optische daling ftth telegraferen
