Productdetails:
|
| Jasje: | LSZH/PVC/HDPE | Buitenschedekleur: | Sinaasappel |
|---|---|---|---|
| Vezeltype: | OM3 | Toepassing: | Telecommunicatie |
| Sterktelid: | Aramidgaren/Metaaldraad | Kern: | 4/6/8/12 |
| Productnaam: | De daling van de vezel Optische Kabel in kabel van de kabelftth de binnendaling | ||
| Markeren: | 6 Kabel van de kernftth de Binnendaling,LSZH-Kabel van de Jasjeftth de Binnendaling,FTTH-de Kabel van de Vezeldaling |
||

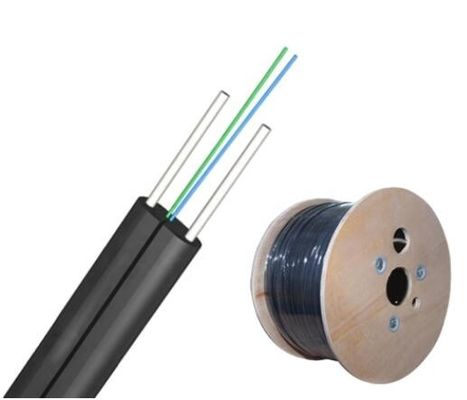

De daling van de vezel Optische Kabel in kabel van de kabelftth de binnendaling
Productomschrijving:

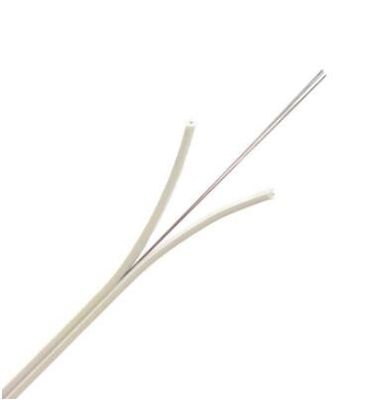

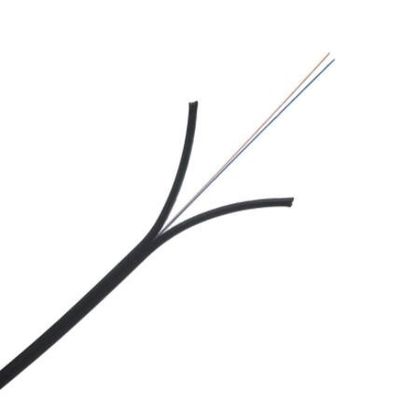

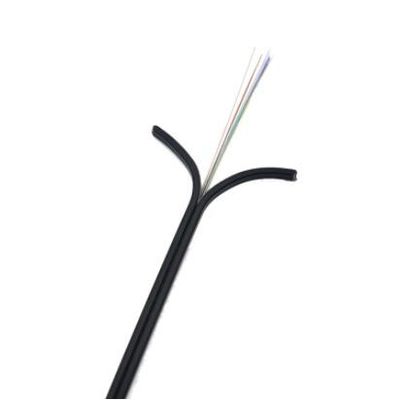

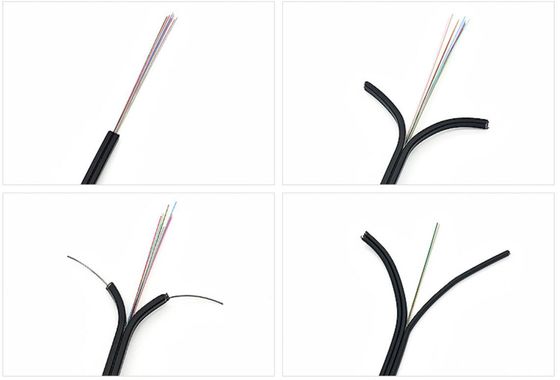

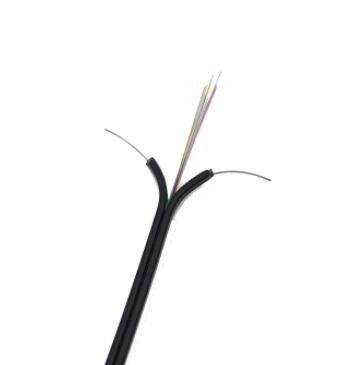

De kabel bestaat uit individueel kleur gecodeerd 900µm secundaire met een laag bedekte die vezels met aramidgarens worden en met UV en vuurvast LSZH-jasje worden behandeld versterkt die. De kabeldwarsdoorsnede is fig. 8 met een de sterktelid dat van de staaldraad wordt gemaakt.
|
Punt
|
Technologieparameter
|
|
Kabeltype
|
Dalingskabel
|
|
Kabeltelling
|
1 2 4 6 8 12
|
|
Vezelkleur
|
Groen, Geel
|
|
Vezeltype
|
9/125 (G657A2)
|
|
Schedekleur
|
Zwart-wit
|
|
Schedemateriaal
|
LSZH
|
|
Kabelafmeting (mm)
|
3.0 (±0.1) *2.0 (±0.1); 5.2 (±0.1) *2.0 (±0.1)
|
|
Kabelgewicht (Kg/km)
|
15
|
|
Min. buigende straal (mm)
|
10 (Statische) 25 (Statische) 30 (Statische) 60 (Statisch)
|
|
Vermindering (dB/km)
|
0,4 bij 1310nm, 0,3 bij 1550nm
|
|
Trek(n) op korte termijn
|
200; 600
|
|
Verbrijzelingsweerstand (N/100mm)
|
1000; 2200
|
|
Verrichtingstemperatuur (℃)
|
-20~+70℃
|
|
sterktelid
|
materiaal
|
Gegalvaniseerd staal wire/FRP/KFRP
|
|
diameter
|
2* (0.5~0.8) mm
|
|
|
De zelfdraad van de steunboodschapper
|
materiaal
|
Gegalvaniseerde staaldraad
|
|
diameter
|
1.0mm
|
|
|
Buitenschede
|
materiaal
|
LSZH
|
|
diameter
|
1.8±0.2mm
|
|
|
Kabelgrootte (Hoogte * breedte)
|
2.0 (±0.1) mm × 5,2 (±0.2) mm
|
|
|
De dikte van de kabelschede
|
Max. 0.8mm/Min. 0.4mm
|
|
|
De dikte van de boodschappersschede
|
0.5~0.7mm
|
|
|
Kabelgewicht
|
1~2core
|
18.2KG
|
|
4-6 kern
|
18.5KG
|
|
|
8~24core
|
54KG
|
|
Mechanische en Milieukenmerken
| Punten | Verenig me | Specificaties |
| Spanning (Op lange termijn) | N | 500 |
| Spanning (Op korte termijn) | N | 1000 |
| Verbrijzeling (Op lange termijn) | N/10cm | 1000 |
| Verbrijzeling (Op korte termijn) | N/10cm | 2200 |
| Min. (Dynamische) Krommingsstraal | mm | 20D |
| Min. (Statische) Krommingsstraal | mm | 10D |
| Installatietemperatuur | ℃ | -20~+60 |
| Werkende Temperatuur | ℃ | -40~+70 |
| Opslagtemperatuur | ℃ | -40~+70 |
